产品介绍:
【产品用途】
水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统
【产品特点】
1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠
2、产品结构简单、紧凑合理、检修方便、使用寿命长
3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量
4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动
【设计和制造标准】
设计与制造：GB12234
法兰尺寸：GB9113 JB7490
压力温度：JB/T74 GB9131
结构长度：GB/T12221
对焊连接尺寸：－
检验与试验：JB/T9092 GB13927
【主要性能规范】
|
公称压力（MPa） |
|
壳体强度试验 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
密封试验 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
适用范围 |
|
产品类型 |
适用温度（℃） |
适用介质 |
|
碳钢型 |
≤425 |
水、蒸汽、油品、非腐蚀性气体 |
|
合金型 |
≤540 |
水封闸阀主要尺寸 DS/Z64H-16、25 DS/Z64Y-16I、25I
公称通径
DN/mm
|
L |
α |
H |
DO |
PNl.6/MPa |
PN2.5/MPa |
| D |
D1 |
D |
D1 |
| 50 |
250 |
37o30' |
334 |
250 |
58 |
50 |
64 |
4g |
| 65 |
270 |
37o30' |
439 |
250 |
75 |
65 |
82 |
67 |
| 80 |
280 |
37o30' |
495 |
300 |
91 |
79 |
95 |
77 |
| 100 |
300 |
37o30' |
575 |
350 |
11O |
97 |
117 |
101 |
| 125 |
325 |
37o30' |
587 |
350 |
136 |
121 |
144 |
126 |
| 150 |
350 |
37o30' |
607 |
350 |
163 |
146 |
172 |
158 |
| 200 |
400 |
37o30' |
740 |
400 |
223 |
202 |
223 |
202 |
| 250 |
450 |
37o30' |
863 |
400 |
278 |
254 |
278 |
254 |
| 300 |
500 |
37o30' |
990 |
400 |
330 |
305 |
330 |
305 |
| 350 |
550 |
37o30' |
1137 |
500 |
382 |
352 |
382 |
352 |
| 400 |
600 |
37o30' |
1523 |
500 |
432 |
399 |
432 |
39g |
| 450 |
650 |
37o30' |
1618 |
600 |
485 |
451 |
485 |
451 |
| 500 |
700 |
37o30' |
1657 |
600 |
535 |
501 |
535 |
499 |
| 600 |
800 |
37o30' |
1746 |
700 |
636 |
601 |
636 |
599 |
注：PN1.6(16)阀门允许作为PN1.0(10)压力选用
水封闸阀主要尺寸 DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
公称通径
DN/mm |
L |
D |
α |
PN4.O/MPa |
PN6.4/MPa |
PNlO.0/MPa |
| D1 |
H |
D0 |
D1 |
H |
DO |
D1 |
H |
D0 |
| 50 |
250 |
64 |
37o30' |
49 |
345 |
300 |
50 |
350 |
300 |
49 |
350 |
300 |
| 65 |
270 |
83 |
37o30' |
67 |
441 |
300 |
66 |
447 |
300 |
64 |
447 |
300 |
| 80 |
280 |
96 |
37o30' |
79 |
495 |
350 |
77 |
499 |
350 |
75 |
499 |
350 |
| 100 |
300 |
117 |
37o30' |
101 |
575 |
350 |
99 |
582 |
400 |
87 |
582 |
400 |
| 125 |
325 |
144 |
37o30' |
126 |
587 |
400 |
129 |
590 |
400 |
125 |
590 |
400 |
| 150 |
350 |
172 |
37o30' |
152 |
607 |
400 |
150 |
611 |
450 |
145 |
611 |
450 |
| 200 |
400 |
223 |
37o30' |
200 |
740 |
450 |
198 |
745 |
550 |
190 |
747 |
550 |
| 250 |
450 |
278 |
37o30' |
252 |
863 |
550 |
246 |
867 |
650 |
236 |
869 |
650 |
| 300 |
500 |
330 |
37o30' |
302 |
1008 |
650 |
294 |
1008 |
750 |
282 |
1013 |
750 |
| 350 |
550 |
382 |
37o30' |
350 |
1142 |
750 |
342 |
1148 |
800 |
334 |
1148 |
850 |
| 400 |
650 |
432 |
37o30' |
397 |
1527 |
850 |
387 |
1531 |
900 |
377 |
1533 |
950 |

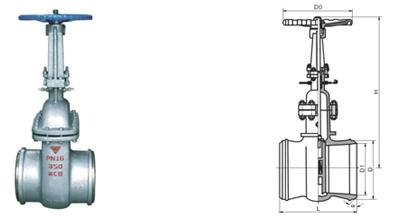

【结构图片】
|
