名称：平板闸阀
产品介绍:
【产品用途】
平板闸阀适用于Class150～900/PN1.0～16.0MPa，工作温度-29～121℃的石油、天然气、水、油品等管路上，用于截断或接通管路中的介质

【产品特点】
1、阀座采用O形密封圈密封和施加预紧力的浮动阀座结构，使平板闸阀进出口双向密封；并且该结构的启闭力矩仅为普通阀门的1/2，能达到轻松开、关阀门
2、在全开时，通道平滑为直线，流阻系数极小，无压力损失，可通毛球清扫管线
3、采用带自密封能力的填料结构，无需经常调节，开、关极为轻便，且密封性可靠，填料函处设有辅助密封油脂注入结构，密封性能绝对可靠，真正达到零泄漏；解决了通用阀门填料处很容易外漏的弊病
4、平板闸阀关闭时能自动卸掉内腔高压，保证使用安全
5、全封闭结构，防护性能好，可适应全天候要求

【执行标准】
设计标准
结构长度
连接法兰
实验与检验
压力-温度
产品标识
JB/T 5298
JB/T 5298
JB/T 79
JB/T 5298
GB 9131
GB/T 12220
API 6D
API 6D
ANSI B16.5
API 6D
ANSI B16.34
MSS SP-25

【零部件材料】
零件名称
零部件材料
JB/T7298
API 6D
阀门/阀盖
WCB
WCB
A352-LCB
A351-CF8M
闸板
2Cr13+ENP
20CrMoV+STL
ANSI 410+ENP
ANSI 316+ENP
阀杆
2Cr13
2Cr13
A182-F6a
A182-F316S
阀座
25+PTFE
20CrMoV+STL
A105+PTFE
A182-F316+PTFE
填料
NBR/FPM
柔性石墨
聚四氟乙烯
垫片
18-8/柔性石墨
螺栓
35
35CrMo
A193-B7M
A193-B8
适用温度
-29～250℃
-29～550℃
-46～250℃
-40～200℃
适用介质
水、油品
蒸汽、油品
丙烷、乙烯
硝酸类

平板闸阀主要外形和连接尺寸 PN1.6MPa-2.5MPa：

1.6MPa DN L D D1 D2 Do f b H H1 n-Φd
凸面法法
RF
(K)Z43WF-16C
(K)Z543WF-16C
(K)Z643WF-16C
(K)Z943WF-16C		 50 178 160 125 100 250 3 16 584 80 4-Φ18
65 190 180 145 120 250 3 18 634 95 4-Φ18
80 203 195 160 135 250 3 20 688 100 8-Φ18
100 229 215 181 155 300 3 20 863 114 8-Φ18
125 254 245 210 185 350 3 22 940 132 8-Φ18
150 267 280 240 210 350 3 24 1030 150 8-Φ23
200 292 335 295 265 350 3 26 1277 168 12-Φ23
250 330 405 355 320 400 3 30 1491 203 12-Φ25
300 356 460 410 375 450 4 30 1701 237 12-Φ25
350 381 520 470 435 500 4 34 1875 265 16-Φ30
400 406 580 525 485 305 4 36 2180 300 16-Φ30
450 432 640 585 545 305 4 40 2440 325 20-Φ34
500 457 705 650 608 305 4 44 2860 360 20-Φ41
600 508 840 770 718 305 5 48 3450 425 20-Φ41
700 610 910 840 788 305 5 50 3960 460 24-Φ41
800 660 1020 950 898 305 5 52 4550 512 24-Φ41
900 711 1120 1050 998 250 5 54 5250 565 28-Φ48
1000 811 1250 1170 1110 250 5 56 5870 630 28-Φ18
2.5MPa 50 178 160 125 100 250 3 20 584 80 4-Φ18
凸面法法
RF
(K)Z43WF-25
(K)Z543WF-25
(K)Z643WF-25
(K)Z943WF-25		 65 190 180 145 120 300 3 22 634 95 8-Φ18
80 203 195 160 135 350 3 22, 388 100 8-Φ18
100 229 230 190 160 350 3 24 863 114 8-Φ23
125 254 270 220 188, 350 3 28 940 132 8-Φ25
150 267 300 250 218 400 3 30 1030 150 8-Φ25
200 292 360 310 278 450 3 34 1277 168 12-Φ25
250 330 425 370 332 500 3 36 1491 203 12-Φ30
300 356 485 430 390 305 4 40 1701 237 16-Φ30
350 381 550 490 448 305 4 44 1875 265 16-Φ34
400 406 610 550 505 305 4 48 2180 300 16-Φ34
450 432 660 600 555 305 4 50 2440 325 20-Φ34
500 457 730 660 610 305 4 52 2860 360 20-Φ41
600 508 840 770 718 305 5 56 3450 425 20-Φ41
700 610 955 875 815 305 5 60 3960 460 24-Φ48
800 660 1070 990 930 305 5 64 4550 512 24-Φ48
900 711 1180 1090 1025 - 5 66 5250 595 28-Φ54
1000 811 1305 1210 1140 - 5 68 5870 660 28-Φ48

带导流孔平板闸阀PN4.0MPa-10.0MPa：

4.0MPa DN L D D1 D2 Y Do f f2 b H H1 n-Φd
凹凸法法
MFM
(K)Z43WF-40
(K)Z543WF-40
(K)Z643WF-40
(K)Z943WF-40		 50 250 160 125 100 88 250 3 4 20 584 80 4-Φ18
65 280 180 145 120 110 250 3 4 22 634 95 8-Φ18
80 310 195 160 135 121 250 3 4 22 679 102 8-Φ18
100 350 230 190 160 150 300 3 4.5 24 863 115 8-Φ23
125 400 270 220 188 176 350 3 4.5 28 940 133 8-Φ25
150 450 300 250 218 204 350 3 4.5 30 1040 152 8-Φ25
200 550 375 320 282 260 350 3 4.5 38 1282 188 12-Φ30
250 650 445 385 345 313 400 3 4.5 42 1495 223 12-Φ34
300 750 415 450 408 364 450 4 4.5 46 1701 250 16-Φ34
350 850 470 510 465 422 500 4 5 52 1880 280 16-Φ34
400 950 655 585 535 474 305 4 5 58 2200 310 20-Φ41
450 1050 680 610 560 524 305 4 5 60 2480 335 20-Φ41
500 1150 755 670 612 576 305 4 5 62 2890 380 20-Φ48
600 1350 890 795 730 678 305 5 6 62 2480 450 20-Φ54
700 1450 995 900 835 768 305 5 6 68 3985 500 24-Φ54
800 1650 1135 1030 960 876 305 5 6 76 4750 570 24-Φ58
6.4MPa 50 250 175 135 105 88 250 3 4 26 584 90 4-Φ23
凹凸法法
MFM
(K)Z43WF-64
(K)Z543WF-64
(K)Z643WF-64
(K)Z943WF-64		 65 280 200 160 130 110 250 3 4 28 634 105 8-Φ23
80 310 210 170 140 121 250 3 4 30 679 110 8-Φ23
100 350 250 200 168 150 300 3 4.5 32 763 130 8-Φ25
125 400 295 202 176 350 3 4.5 36 970 150 8-Φ30 -
150 450 340 280 240 204 350 3 4.5 38 1038 175 8-Φ34
200 500 405 345 300 260 350 3 4.5 44 1282 210 12-Φ34
250 650 470 400 352 313 400 3 4.5 48 1495 240 12-Φ41
300 750 530 460 412 364 450 4 4.5 54 1965 270 16-Φ41
350 850 595 525 475 422 500 4 5 60 2185 300 16-Φ41
400 950 670 585 525 474 305 4 5 66 2573 335 16-Φ48
450 1050 715 630 570 524 305 4 5 68 2800 360 20-Φ48
500 1150 800 705 640 576 305 4 5 70 3280 405 20-Φ54
600 1350 930 820 750 678 305 5 6 76 380 470 20-Φ58
10.0MPa 50 250 195 145 112 88 250 3 4 28 590 100 4-Φ25
凹凸法法
MFM
(K)Z43WF-100
(K)Z543WF-100
(K)Z643WF-100
(K)Z943WF-100		 65 280 220 170 138 110 250 3 4 32 640 115 8-Φ25
80 310 230 180 148 121 250 3 4 34 680 120 8-Φ25
100 350 265 210 172 150 300 3 4.5 38 870 135 8-Φ30
125 400 310 250 210 176 350 3 4.5 42 980 155 8-Φ34
150 450 350 290 250 204 350 3 4.5 46 1100 180 12-Φ34
200 550 430 360 312 260 350 3 4.5 454 1315 220 12-Φ41
250 650 500 430 382 313 400 3 4.5 60 1605 255 12-Φ41
300 75 585 500 442 364 450 4 4.5 70 1925 295 16-Φ48
350 850 665 560 408 422 500 4 5 76 2280 335 16-Φ54
400 950 715 620 558 474 305 4 5 80 2580 360 16-Φ54

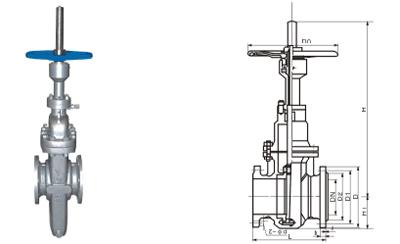

【结构图片】
