产品介绍:
【产品用途】
锻钢闸阀适用于 Class150 ～ 2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质
【执行标准】
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928
【性能规范】
|
试验项目 |
强度试验 |
密封试验 |
气密封试验 |
适用温度（℃） |
适用介质 |
|
1.6 |
2.4 |
1.73 |
0.6 |
≤425 |
水、蒸汽、油品 |
|
2.5 |
3.8 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
|
10.0 |
15.0 |
11.0 |
|
16.0 |
24.0 |
17.6 |
|
800Lb |
21.0 |
15.4 |
≤200 |
腐蚀性介质 |
【主要零部件材料】
|
零件名称 |
零部件材料 |
|
阀体、阀盖 |
25 |
|
闸板、阀瓣 |
2Cr13 |
|
阀杆 |
2Cr13 |
|
密封圈 |
1Cr13+HF |
|
填料 |
柔性石墨 |
|
垫片 |
18-8/柔性石墨 |
|
螺栓 |
35/35CrMo |
主要外形和连接尺寸
| 公称通径 |
主要外形尺寸和连接尺寸 |
| L |
d |
S |
L1 |
T |
L2 |
H |
D0 |
| Z41H-16C Z41H-25 Z41H-40 Z11H-16C Z11H-25 Z11H-40 Z61H-16C Z61H-25 Z61H-40 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
120 |
28 |
43 |
14 |
1? |
21 |
201 |
166 |
| 40 |
135 |
36 |
49 |
15 |
1? |
21 |
227 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
| Z41H-64 Z11H-64 Z61H-64 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
| 40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
| Z41H-100 Z11H-100 Z61H-100 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
100 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
| 40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |
| Z41H-160 Z11H-160 Z61H-160 |
| 15 |
90 |
13 |
22.5 |
10 |
1/2 |
15 |
151 |
118 |
| 20 |
160 |
18 |
28.5 |
11 |
3/4 |
17 |
182 |
130 |
| 25 |
120 |
23 |
34.5 |
12 |
1 |
19 |
197 |
150 |
| 32 |
130 |
28 |
43 |
14 |
1? |
21 |
212 |
180 |
| 40 |
150 |
36 |
49 |
15 |
1? |
21 |
231 |
180 |
| 50 |
155 |
45 |
61 |
16 |
2 |
25 |
253 |
180 |

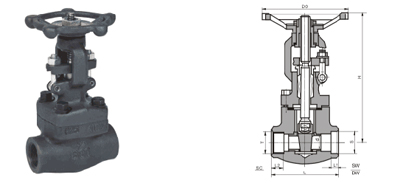

【结构图片】
|
