名称：弹性座封闸
产品介绍:
【产品用途】
弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

【产品特点】
1、平底式阀座，不出现污物堆积，使密封更可靠
2、阀瓣整体包丁腈橡胶
3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境
4、体积小，重量轻，便于安装和维修
5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水

【性能参数】
型号
Z45X-10
Z45X-16
工作压力（MPa）
1.0
1.6
适用温度（℃）
≤80
适用介质
水
材料
阀体、阀盖
灰铸铁
闸板
铸铁包橡胶
阀杆
不锈钢
密封面
阀体：本体，闸板：橡胶
填料
丁腈橡胶

主要外形和连接尺寸

公称通径 主要外形尺寸和连接尺寸
L D D1 D2 b-f Z-d 地下闸阀A 地下闸阀K H D0
    Z45X/RVCX-10   SZ45X/RVHX-10
40 165 145 110 85 18-3 4-18 65 32 300 180
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 195 160 135 22-3 4-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 8-23 65 32 705 320
250 380 390 350 320 28-3 12-23 65 32 800 320
300 420 440 400 368 28-4 12-23 65 32 886 400
350 450 500 460 428 30-4 16-23 70 48 968 400
400 480 565 515 482 32-4 16-25 70 48 1090 500
450 510 615 565 532 32-4 20-25 70 48 1175 500
500 540 670 620 585 34-4 20-25 70 48 1414 720
600 600 780 725 685 36-5 20-30 70 48 1593 720
    Z45X/RVCX-16   SZ45X/RVHX-16
40 165 145 110 85 18-3 4-18 65 32 300 160
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 195 160 135 22-3 8-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 12-23 65 32 705 320
250 380 405 355 320 30-3 12-25 65 32 800 320
300 420 460 420 375 30-4 12-25 65 32 886 400
350 450 520 470 435 34-4 16-25 70 48 968 400
400 480 580 525 485 36-4 16-30 70 48 1090 500
450 510 640 585 545 40-4 20-30 70 48 1175 500
500 540 705 650 608 44-4 20-34 70 48 1414 720
600 600 840 770 718 48-5 20-41 70 48 1593 720

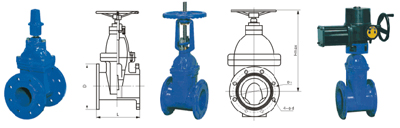

【结构图片】
