产品介绍:
【产品用途】
氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有很佳的防爆阻燃性能，消除了氧气管路上的不安全因素
【产品特点】
1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有很佳的防燃阻火性能
2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠
【性能参数】
|
公称通径（DN） |
15－400 |
|
公称压力（Mpa） |
1.6 |
2.5 |
4.0 |
|
试验压力
（Mpa） |
强度 |
2.4 |
3.75 |
6.0 |
|
密封 |
1.76 |
2.75 |
4.4 |
|
适用温度 |
≤200℃ |
|
适用介质 |
氧气 |
|
阀体 |
硅黄铜、不锈钢 |
|
阀杆 |
不锈钢 |
|
阀芯 |
铜、不锈钢 |
|
填料 |
聚四氟乙烯 |
主要外形和连接尺寸
| 1.6MPa |
DN |
L |
D |
D1 |
D2 |
b |
n-Φd |
H |
Do |
凸面法兰
RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T |
25 |
160 |
115 |
85 |
65 |
14 |
4-Φ14 |
305 |
160 |
| 32 |
180 |
135 |
100 |
78 |
16 |
4-Φ18 |
316 |
160 |
| 40 |
200 |
145 |
110 |
85 |
16 |
4-Φ18 |
328 |
180 |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-Φ18 |
356 |
200 |
| 65 |
290 |
180 |
145 |
125 |
18 |
4-Φ18 |
389 |
280 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-Φ18 |
400 |
280 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-Φ18 |
460 |
320 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8-Φ18 |
528 |
320 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-Φ23 |
668 |
450 |
| 200 |
600 |
335 |
295 |
265 |
26 |
26-Φ23 |
795 |
500 |
| 250 |
650 |
405 |
355 |
320 |
30 |
30-Φ25 |
910 |
560 |
| 300 |
750 |
460 |
410 |
375 |
30 |
30-Φ25 |
1200 |
640 |
| 350 |
850 |
520 |
470 |
435 |
34 |
34-Φ25 |
1200 |
720 |
| 400 |
950 |
580 |
525 |
485 |
36 |
36-Φ30 |
1560 |
800 |

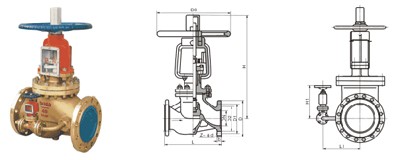

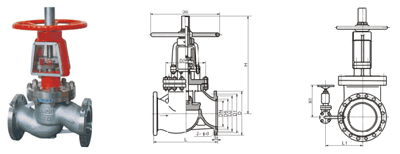

【结构图片】
|
