产品介绍:
【产品用途】
节流截止放空阀广泛应用于石油、天然气、煤气、石油液化气及炼油、机场、化工、油气储运等的管道上作闭路装置
【产品特点】
1、本阀是一种新型的节流、截止、放空产品，该阀门采用笼形迷军团节流，具有多级节流效果，节流效果明显、密封可靠、操作维护方便等特点
2、阀门采用双重密封（硬、软质密封）使密封可靠、硬质合金封面可以更耐气流冲刷、耐磨损，双重密封能做到在高压气体介质条件下的零泄漏。阀门使用寿命长
3、阀座的密封面采用锥度密封，有利于阀门自身清洗附在密封面上的脏物
4、阀门的阀瓣上设置了平衡孔，活塞式密封，保证了启/闭全压差条件下稳定操作，开启轻便灵活、启闭扭矩小
5、节流截止放空阀和双作用式节流阀同时具有节流与截止（密封为零泄漏）作用节流部位与密封面分开，以减小气流对密封的冲刷
6、双作用式节流截止阀还具有多级节流功能，节流压差大，能适用于高压下的节流与截止
7、填料采用带自密封能力的V形填料结构，无需调节，开、关极为轻便。填料函处设有辅助密封油脂注入结构，使阀门填料密封性能可靠
8、本阀门可以进行在线维修，管线可以带压状态下更换填料等一系列易损件
9、本阀在阀门的底部设置了较大的排污孔，必要时要以打开，清理阀内污物
【性能参数】
|
型号 |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
阀体材料 |
|
FJ41-16 |
1.6 |
≤350 |
水、蒸汽、油品等 |
碳钢 |
|
FJ41-25 |
2.5 |
|
FJ41-40 |
4.0 |
|
FJ41-64 |
6.4 |
|
FJ41-100 |
10.0 |
|
FJ41-160 |
16.0 |
主要外形和连接尺寸
PN
(MPa) |
DN
(mm) |
尺寸(mm) |
重量（kg) |
| L |
H |
H1 |
D0 |
| 1.6 |
25 |
216 |
243 |
86 |
180 |
17 |
| 40 |
230 |
265 |
108 |
250 |
24 |
| 50 |
230 |
346 |
115 |
250 |
27 |
| 80 |
310 |
409 |
146 |
300 |
52 |
| 100 |
350 |
433 |
163 |
300 |
60 |
| 150 |
480 |
521 |
202 |
350 |
125 |
| 200 |
600 |
594 |
292 |
350 |
165 |
| 250 |
730 |
621 |
355 |
400 |
285 |
| 2.5 |
25 |
216 |
243 |
86 |
180 |
17 |
| 40 |
230 |
265 |
108 |
250 |
24 |
| 50 |
230 |
346 |
115 |
250 |
27 |
| 80 |
310 |
409 |
146 |
300 |
55 |
| 100 |
350 |
433 |
163 |
300 |
66 |
| 150 |
480 |
521 |
202 |
350 |
140 |
| 200 |
600 |
594 |
292 |
350 |
180 |
| 250 |
730 |
621 |
355 |
400 |
310 |
| 4.0 |
25 |
216 |
243 |
86 |
180 |
20 |
| 40 |
230 |
265 |
108 |
250 |
29 |
| 50 |
230 |
346 |
115 |
250 |
32 |
| 80 |
310 |
409 |
146 |
300 |
67 |
| 100 |
350 |
433 |
163 |
300 |
80 |
| 150 |
480 |
521 |
202 |
350 |
168 |
| 200 |
600 |
594 |
292 |
350 |
215 |
| 250 |
730 |
621 |
355 |
400 |
372 |
PN
(MPa) |
DN
(mm) |
尺寸(mm) |
重量(kg) |
| L |
H |
H1 |
D0 |
| 6.4 |
25 |
216 |
243 |
86 |
180 |
20 |
| 40 |
230 |
265 |
108 |
250 |
29 |
| 50 |
230 |
346 |
115 |
250 |
32 |
| 80 |
310 |
409 |
146 |
300 |
67 |
| 100 |
350 |
433 |
163 |
300 |
80 |
| 150 |
480 |
521 |
202 |
350 |
168 |
| 200 |
600 |
594 |
292 |
350 |
215 |
| 250 |
730 |
621 |
355 |
400 |
372 |
| 10.0 |
25 |
230 |
245 |
78 |
200 |
29 |
| 40 |
260 |
265 |
106 |
250 |
42 |
| 50 |
300 |
287 |
110 |
300 |
55 |
| 80 |
380 |
409 |
152 |
350 |
95 |
| 100 |
430 |
433 |
169 |
350 |
120 |
| 150 |
559 |
531 |
225 |
400 |
240 |
| 200 |
660 |
709 |
321 |
500 |
310 |
| 250 |
787 |
817 |
399 |
500 |
530 |
| 16.0 |
25 |
230 |
215 |
78 |
200 |
35 |
| 40 |
260 |
265 |
105 |
250 |
50 |
| 50 |
300 |
237 |
110 |
300 |
65 |
| 80 |
390 |
414 |
155 |
350 |
116 |
| 100 |
450 |
440 |
175 |
350 |
145 |

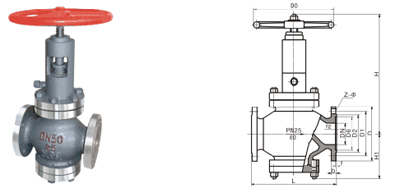

【结构图片】
|
