名称：Q941F、Q941Y 型 PN16~PN63 电动球阀
产品介绍:

【产品说明】

Q941F、Q941Y 型 PN16~PN63 电动球阀阀：电动驱动、法兰连接形式、浮动球直通式，阀座密封面材料有氟塑料 (Q941F)、硬质合金 (Q941Y)，公称压力 PN16~PN63、公称尺寸 DN15~DN300、适用温度为 -29~450℃，阀体材料有碳素钢、不锈钢和合金钢。

Q941F、Q941Y 型 PN16~PN63 电动球阀阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，由 UNIC、PSQ、HQ、DHL等电动执行器（也可根据用户要求配置其他型号电子式电动执行机构）与超短球阀组成。电动执行机构内置伺服系统，无须另配伺服放大器，输入 4-20mA 信号及 220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑，体积小，重量轻，阀座与端面法兰距离近，物料滞留少，密封性能优越等特点。

【产品性能参数】

Q941F、Q941Y 型 PN16~PN63 电动球阀阀主要性能参数
型号 PN 工作压力 / MPa 适用温度 / ℃ 适用介质
Q941F-16C 16 1.6 ≤ 180 水、气、油
Q941F-25C 25 2.5
Q941F-40C 40 4.0
Q941Y-16C 16 1.6 ≤ 425 水、气、油含颗粒介质
Q941Y-25C 25 2.5
Q941Y-40C 40 4.0
Q941F-16P 16 1.6 ≤ 180 硝酸类
Q941F-25P 25 2.5
Q941F-40P 40 4.0
Q941Y-16P 16 1.6 ≤ 450 水、气、油含颗粒介质
Q941Y-25P 25 2.5
Q941Y-40P 40 4.0
Q941F-16R 16 1.6 ≤ 180 硝酸类
Q941F-25R 25 2.5
Q941F-40R 40 4.0
Q941Y-16R 16 1.6 ≤ 450 水、气、油含颗粒介质
Q941Y-25R 25 2.5
Q941Y-40R 40 4.0
Q941F-16I 16 1.6 -29~150 水、蒸汽、气体、油品等
Q941F-25I 25 2.5
Q941F-40I 40 4.0
Q941F-63I 63 6.3

【产品零部件材料】

Q941F、Q941Y 型 PN16~PN63 电动球阀阀零部件材料
型号 材料
阀体 阀杆 密封面 填料
Q941F-16C WCB 2Cr13
304
316
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 PTFE、增强 PTFE PTFE
Q941F-25C
Q941F-40C
Q941Y-16C 金属堆焊钴基 柔性石墨
Q941Y-25C
Q941Y-40C
Q941F-16P CF8 304 PTFE、增强 PTFE PTFE
Q941F-25P
Q941F-40P
Q941Y-16P 金属堆焊钴基 柔性石墨
Q941Y-25P
Q941Y-40P
Q941F-16R CF8M 316 PTFE、增强 PTFE PTFE
Q941F-25R
Q941F-40R
Q941Y-16R 金属堆焊钴基 柔性石墨
Q941Y-25R
Q941Y-40R
Q941F-16I 合金钢 不锈钢 — —
Q941F-25I
Q941F-40I
Q941F-63I

【Q941F、Q941Y 型 (PN16) 型法兰连接浮动硬密封电动球阀产品外形及结构尺寸】

Q941F、Q941Y 型 (PN16) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D H H1 L0 重量 / kg
15 130 95 340 39 120 25
20 130 105 353 43 120 26
25 140 115 353 48 120 27
32 165 135 378 58 120 28
40 165 145 378 62.5 120 30
50 200 160 405 76 418 37
65 220 180 435 86 418 42
80 250 195 450 100 418 51
100 280 215 570 131 418 90
125 320 245 592 148 418 125
150 360 280 623 173 585 178
200 457 335 689 219 585 243
250 533 405 765 260 585 380
300 610 460 885 305 585 535

【Q941F、Q941Y 型 (PN25) 型法兰连接浮动硬密封电动球阀产品外形及结构尺寸】

Q941F、Q941Y 型 (PN25) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D H H1 L0 重量 / kg
15 140 95 340 39 120 25
20 152 105 353 43 120 26
25 165 115 353 48 120 28
32 178 135 378 58 120 30
40 190 145 378 62.5 120 32
50 216 160 405 76 418 41
65 241 180 435 86 418 50
80 283 195 450 100 418 57
100 305 230 578 134 418 103
125 381 270 597 148 418 145
150 403 300 643 173 585 213
200 419 360 728 223 585 285
250 568 425 765 283 585 415
300 648 485 885 321 585 770

【Q941F、Q941Y 型 (PN40) 型法兰连接浮动硬密封电动球阀产品外形及结构尺寸】

Q941F、Q941Y 型 (PN40) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D H H1 L0 重量 / kg
15 140 95 340 39 120 26
20 152 105 353 43 120 27
25 165 115 353 48 120 30
32 178 135 378 58 120 31
40 190 145 378 62.5 120 33
50 216 160 405 76 418 41
65 241 180 435 86 418 50
80 283 195 450 100 418 57
100 305 230 578 134 418 108
125 381 270 597 148 418 182
150 403 300 643 173 585 220
200 419 375 728 223 585 303
250 568 445 863 283 585 455
300 648 510 901 321 585 740

【Q941F、Q941Y 型 (PN63) 型法兰连接浮动硬密封电动球阀产品外形及结构尺寸】

Q941F、Q941Y 型 (PN63) 型法兰连接浮动硬密封电动球阀外形及结构尺寸 (mm)
DN L D H H1 重量 / kg
15 140 105 70 210
20 152 130 75 250 7.2
25 165 140 85 261 9
32 178 155 100 262 13
40 190 170 115 294 15
50 216 180 130 352 19
65 241 205 155 398 42
80 283 215 180 461 50
100 305 250 210 488 68
125 381 — — — 108
150 403 — — — 140

【产品图片】

Q941F、Q941Y 型 PN16~PN63 电动球阀阀图片

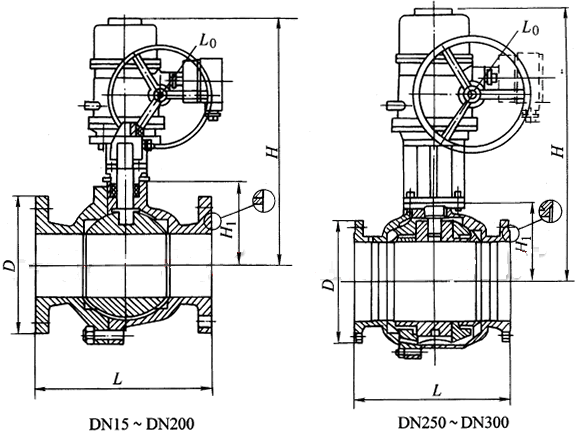

【产品外形及结构尺寸示意图】

Q941F、Q941Y 型 PN16~PN63 电动球阀外形及结构尺寸示意图
