产品介绍:
【产品用途】
衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀（F46），故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断，在水处理过程控制中使用效果很明显
【产品特点】
1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质
2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护
3、启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性
4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏
5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修
【执行标准】
设计标准：GB12237
结构长度：GB12221
法兰标准：JB/T79-94 GB9113.1-26
检验试验：JB/T9092-99
【性能参数】
|
型号 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
工作压力（Mpa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
适用温度（℃） |
-10～150 |
-20～150 |
|
适用介质 |
腐蚀性介质 |
|
材料 |
阀体 |
铸铁内衬聚四氟乙烯 |
铸钢内衬聚四氟乙烯 |
|
球体 |
铸钢外包聚四氟乙烯 |
|
密封圈 |
增强聚四氟乙烯 |
聚四氟乙烯 |
|
填料 |
聚四氟乙烯 |
主要外形和连接尺寸
| 公称通径 |
PN1.6(Mpa)主要外形尺寸和连接尺寸(mm) |
参考值 |
重量 |
| DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
Do |
㎏ |
| 15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-Φ14 |
95 |
140 |
4 |
| 20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-Φ14 |
98 |
150 |
4.5 |
| 25 |
150 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
113 |
150 |
5.5 |
| 32 |
165 |
135 |
100 |
78 |
3 |
18 |
4-Φ18 |
130 |
180 |
7 |
| 40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
135 |
200 |
9 |
| 50 |
200 |
160 |
125 |
100 |
3.5 |
20 |
4-Φ18 |
140 |
220 |
15 |
| 65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
145 |
280 |
17 |
| 80 |
250 |
195 |
160 |
135 |
4 |
22 |
8-Φ18 |
205 |
320 |
30 |
| 100 |
280 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
230 |
380 |
40 |
| 125 |
320 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
252 |
500 |
60 |
| 150 |
360 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
283 |
600 |
75 |
| 200 |
400 |
335 |
295 |
265 |
5 |
30 |
8-Φ23 |
325 |
750 |
130 |
| 250 |
450 |
405 |
355 |
320 |
5 |
34 |
12-Φ26 |
370 |
900 |
210 |

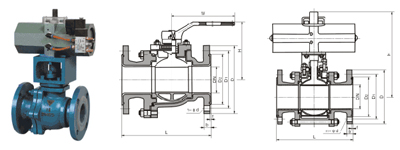

【结构图片】
|
