产品介绍:
【产品用途】
锻钢止回阀有三种体盖连接设计形式。第一种是螺栓式阀盖：按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封
【执行标准】
设计与制造：MSSP-118，ASME B16.34
检验与测试：API 598
标记：MSS-SP-25
【性能参数】
|
型号 |
H61H |
H61Y |
|
适用温度（℃） |
≤425 |
|
适用介质 |
水、蒸汽、油品 |
|
材料 |
阀体、阀盖 |
碳素钢 |
|
阀瓣 |
铬不锈钢 |
|
密封面 |
铬不锈钢或碳钢对焊铁基合金 |
|
垫片 |
柔性石墨 |
主要外形和连接尺寸
| 公称通径DN |
尺寸 (mm) |
重量 (kg) |
| mm |
in |
L |
l |
D |
D1 |
H |
| 15 |
1/2 |
80 |
10 |
34 |
21.8 |
47.5 |
1.25 |
| 20 |
3/4 |
90 |
13 |
40 |
27.1 |
52.5 |
1.6 |
| 25 |
1 |
100 |
13 |
50 |
33.8 |
62.5 |
2.4 |
| 32 |
1 1/4 |
120 |
13 |
58 |
42.6 |
78 |
3.75 |
| 40 |
1 1/4 |
140 |
13 |
66 |
48.7 |
92 |
5.5 |
| 50 |
2 |
|
|
|
|
|
|

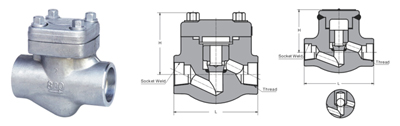

【结构图片】
|
