产品介绍:
【产品用途】
偏心旋塞阀独具的偏心密封设计，较传统旋塞阀大大降低了操作扭距，且很大限度地减少了密封面的磨损，延长了阀门的使用寿命。矩形直通流道，水头损失小，流量调节线性佳。适用于城市污水、工业污水、泥浆及清水等工作环境，作为截流或调节装置使用
【产品特点】
1、双偏心设计、低摩擦开启和关闭，确保零泄露
2、含镍90％，3mm厚的堆焊阀座，或高性能树脂阀座，能满足多种的耐腐蚀要求
3、V型组合密封圈，可在不卸下操作装置的情况下进行更换
4、密封胶加注口设计，可延长阀门适用周期
5、阀轴承为自润滑材料，无需加润滑脂，对阀轴磨损很小
6、旋塞体模压热包胶，无橡胶脱落和冲刷腐蚀的担忧
7、阀盖和阀体用O型圈密封，螺栓数量减少，方便维修
8、提供阀门进出口压力表接头，方便用户控制和测定流量
【主要零件材料】
|
零件名称 |
材质 |
|
阀体 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
旋塞 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
阀座 |
不锈钢、镍合金或树脂 |
|
O型密封圈 |
橡胶EPDM、NBR |
|
轴承 |
自润滑材料 |
|
阀盖 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
|
V型密封圈 |
橡胶EPDM、NBR |
|
压盖 |
ASTM A216 WCB ASTM A351-CF8、CF8M、CF3、CF3M |
主要外形和连接尺寸
| DN |
D1 |
D2 |
D3 |
C |
n-d |
m-M×n |
L |
H1 |
| 50 |
165 |
125 |
99 |
19 |
4-Φ19 |
- |
178 |
84 |
| 65 |
185 |
145 |
118 |
19 |
4-Φ19 |
- |
190 |
93 |
| 80 |
200 |
160 |
132 |
19 |
4-Φ19 |
4-M16通孔 |
203 |
109 |
| 100 |
220 |
180 |
156 |
19 |
8-Φ19 |
- |
229 |
128 |
| 125 |
250 |
210 |
184 |
19 |
8-Φ19 |
- |
254 |
128 |
| 150 |
285 |
240 |
211 |
21 |
4-Φ23 |
4-M20通孔 |
267 |
165 |
| 200 |
340 |
295 |
266 |
21 |
4-Φ23 |
4-M20通孔 |
292 |
198 |
| 250 |
395 |
350 |
319 |
24 |
8-Φ23 |
4-M20深 30 |
330 |
249 |
| 300 |
445 |
400 |
370 |
25 |
8-Φ23 |
4-M20深 30 |
356 |
290 |
| 350 |
505 |
460 |
429 |
26 |
12-Φ23 |
4-M20深 30 |
432 |
330 |
| 400 |
565 |
5815 |
480 |
28 |
12-Φ29 |
4-M24深 36 |
450 |
355 |
| 450 |
615 |
565 |
530 |
28 |
16-Φ28 |
8-M24深 36 |
450 |
355 |
| 500 |
670 |
620 |
582 |
29 |
12-Φ28 |
8-M27深 36 |
660 |
427 |
| 600 |
780 |
725 |
682 |
30 |
12-Φ31 |
8-M27深 40 |
762 |
567 |
| 700 |
895 |
840 |
794 |
32.5 |
16-Φ31 |
8-M27深 40 |
865 |
633 |
| 800 |
1015 |
950 |
901 |
35 |
16-Φ34 |
8-M30深 45 |
965 |
633 |

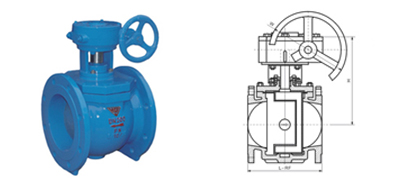

【结构图片】
|
