| 名称：X43W|X43T型旋塞阀 |
|
产品介绍:
【产品用途】
X43W|X43T型旋塞阀适用于公称压力0.6-1.0MPa,温度≤100℃的水、油品、煤气等介质的管路上作启闭用
【产品特点】
1、适用于经常操作，启闭迅速、轻便
2、结构简单，相对体积小，重量轻，便于维修
3、不受安装方向的限制，介质的流向可任意
【性能参数】
|
型号 |
H43W-10 |
H43T-10 |
|
工作压力（MPa） |
1.0 |
1.0 |
|
适用温度（℃） |
≤100 |
≤200 |
|
适用介质 |
油品 |
水、蒸汽 |
|
材料 |
阀体 |
灰铸铁 |
灰铸铁 |
|
填料 |
石棉绳 |
石棉绳 |
|
旋塞 |
灰铸铁 |
铸铜 |
主要外形和连接尺寸
公称通径
DN（mm） |
尺寸（mm） |
| L |
D |
D1 |
D2 |
Z-￠d |
| 10 |
80 |
75 |
50 |
32 |
4×12 |
| 15 |
80 |
80 |
55 |
40 |
4×12 |
| 20 |
90 |
90 |
65 |
50 |
4×12 |
| 25 |
100 |
100 |
75 |
60 |
4×12 |
| 32 |
115 |
120 |
90 |
70 |
4×14 |
| 40 |
130 |
130 |
100 |
80 |
4×14 |
| 50 |
145 |
140 |
110 |
90 |
4×14 |
| 65 |
160 |
160 |
130 |
110 |
4×14 |
| 80 |
200 |
185 |
150 |
125 |
4×18 |
| 100 |
230 |
205 |
170 |
145 |
4×18 |
| 125 |
250 |
235 |
200 |
175 |
8×18 |
| 150 |
320 |
260 |
225 |
200 |
8×18 |
| 200 |
350 |
315 |
280 |
255 |
8×18 |

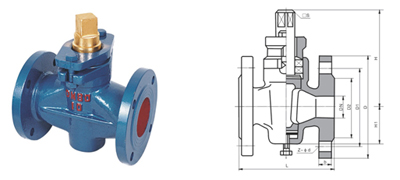

【结构图片】
|
