产品介绍:
【产品用途】
给水回转式调节阀适用于中、低压锅炉给水管道和高压加热器疏水管上，通过转动圆筒形阀瓣使其与阀座形成的窗口面积改变，从而实现调节流量的目的。调节阀的回转启闭角度为60°,由调节阀上方的开度指示板来指示。可配用电动执行装置，实行远程自动化操作
【性能参数】
|
型号 |
工作压力（MPa） |
适用温度（℃） |
适用介质 |
材料 |
|
阀体、阀盖 |
阀座、阀瓣、阀杆 |
|
T40H-16 |
1.6 |
≤200 |
水、油等 |
灰铸铁 |
不锈钢 |
|
T40H-25 |
2.5 |
≤450 |
铸钢 |
|
T40H-40 |
4.0 |
|
T40H-64 |
6.4 |
|
T40H-100 |
10.0 |
主要外形和连接尺寸
| 公称压力PN(MPa) |
公称通径DN(mm) |
主要外形尺寸和连接尺寸 |
| L |
H |
H1 |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
n |
q |
| 2.5 |
50 |
250 |
238 |
165 |
160 |
125 |
100 |
不带凹下部分 |
20 |
3 |
不带凹下部分 |
4 |
φ18 |
| 65 |
260 |
248 |
175 |
180 |
145 |
120 |
22 |
3 |
8 |
φ18 |
| 80 |
310 |
267 |
190 |
195 |
160 |
135 |
22 |
3 |
8 |
φ18 |
| 100 |
350 |
279 |
210 |
230 |
190 |
160 |
24 |
3 |
8 |
φ23 |
| 150 |
450 |
338 |
280 |
300 |
250 |
218 |
30 |
3 |
8 |
φ25 |
| 4 |
50 |
250 |
238 |
165 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4 |
φ18 |
| 65 |
260 |
248 |
175 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8 |
φ18 |
| 80 |
310 |
267 |
190 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8 |
φ18 |
| 100 |
350 |
279 |
210 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8 |
φ23 |
| 10 |
50 |
300 |
242 |
170 |
195 |
145 |
115 |
88 |
28 |
3 |
4 |
4 |
φ25 |
| 80 |
380 |
280 |
188 |
230 |
180 |
150 |
121 |
34 |
3 |
4.5 |
8 |
φ25 |
| 100 |
400 |
280 |
212 |
265 |
210 |
175 |
150 |
38 |
3 |
4.5 |
8 |
φ30 |
| 150 |
450 |
330 |
268 |
350 |
290 |
250 |
204 |
46 |
3 |
4.5 |
12 |
φ34 |
| 200 |
550 |
380 |
310 |
430 |
360 |
315 |
260 |
54 |
3 |
4.5 |
12 |
φ41 |

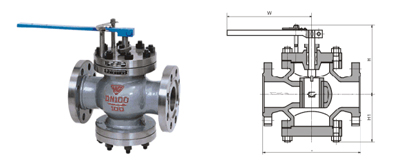

【结构图片】
|
